轻松实现精确的气体混合和校准
概述

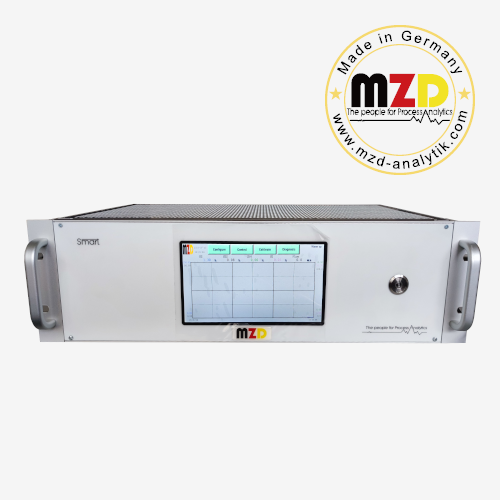

动态气体稀释系统是一款高精度解决方案，旨在生成定制的混合气体。该系统配备两个气体输入口和一个输出口，能够以任意所需的浓度比生成单一混合气体。该系统可实现精确的多组分校准，浓度范围宽广，从高浓度范围气体到超低ppm或ppb级气体均可适用。内置混合室确保充分混合和均匀输出，从而提高稳定性和重复性。该系统是实验室、工业校准、传感器开发和环境监测应用的理想之选。
原理
该系统利用高精度质量流量控制器 (MFC) 动态混合两种输入气体。气体首先进入内部混合室，在那里混合形成均匀混合物后排出系统。通过调节每种输入气体的流量，系统可以生成所需浓度的连续输出气体。实时监测和控制确保快速稳定和精确混合。
该原则的关键方面
• 每个气体输入口均独立控制流量
• 内置混合室确保均匀混合
• 实时浓度计算和输出调节
• 自动稳定和反馈，以维持目标浓度
应用
• 环境与过程测量技术 (CEM)
• 发动机研发
• 元素分析
• 工业气体分析
• 天然气/沼气分析
• 过程测量技术
• 沼气研究
特点
• 任意浓度比 – 可使用两个输入气体生成任意所需比例的混合气体。
• 多组分校准 – 支持对多种气体组分进行精确校准。
• 内置混合室 – 确保充分混合和稳定的输出。
• 高精度和稳定性 – 输出准确、可重复，漂移极小。
• 快速响应 – 快速达到目标浓度，最大限度缩短等待时间。
• 灵活的流速 – 可调节流速，以满足不同的校准或实验需求。
• 远程监控和数据记录 – 通信接口支持监控和连续记录浓度和流速。
• 便捷易用
导航菜单包含 6 种语言，操作简便。
• 过程安全
7英寸大尺寸彩色液晶触摸屏，操作便捷安全，调试轻松
大尺寸屏幕搭配红色闪烁报警，远距离及黑暗环境清晰可见
立即报警，保障过程安全
• 数据报警记录
实时数据曲线显示
最多可记录6000条报警信息
• 强大的自诊断功能
内置心跳监测功能和看门狗
监控MFC状态，及时提醒客户进行必要的维护
高标准的硬件和软件安全防护及密码保护
技术参数
参数 | 规格 |
气体输入数量 | 2 |
气体输出数量 | 1 |
浓度范围 | 0–100% (可达ppm/ppb级) |
流量 | 0–5 L/min(可选50l/min) |
稀释 | MFC (质量流量控制器) |
稀释任意混合比例 | 1:500 (可选1:10,000) |
流量精度 | 0.2% FS(可选0.1% FS) |
流量重复性 | 0.02% FS(可选0.01% FS) |
流量温度敏感性 | zero: < 0.05% FS/℃; span: < 0.06% Rd/℃ (可选zero: < 0.005% FS/℃; span: < 0.06% Rd/℃) |
输入压力 | 最大3bar(表压) |
热启动时间 | < 10 分钟 |
稳定时间 | < 1 分钟 (热启动后) |
通信 | RS485 MODBUS RTU (MODBUS TCP/IP Optional) |
电源 | 80~264V AC,1A or 19~28V DC,3A |
电磁防护 | EMI / RFI CEI-EN55011 – 05/99 |
运行环境温度 | 15 ~ 35℃ |
储存运输温度 | -25 ~ 70℃ |
过程连接 | 6mm管 |
尺寸 | 19" 3HE / 84 TE, 280mm深 / 便携式可选 |
重量 | 5至8公斤 |
如您需求更多信息，请与我们联系 sales_cn@mzdd.de 。
